Планка прижимная , планка упорная - узел
крепления крановых рельсов КР-70,
КР-80,
КР-100, КР-120

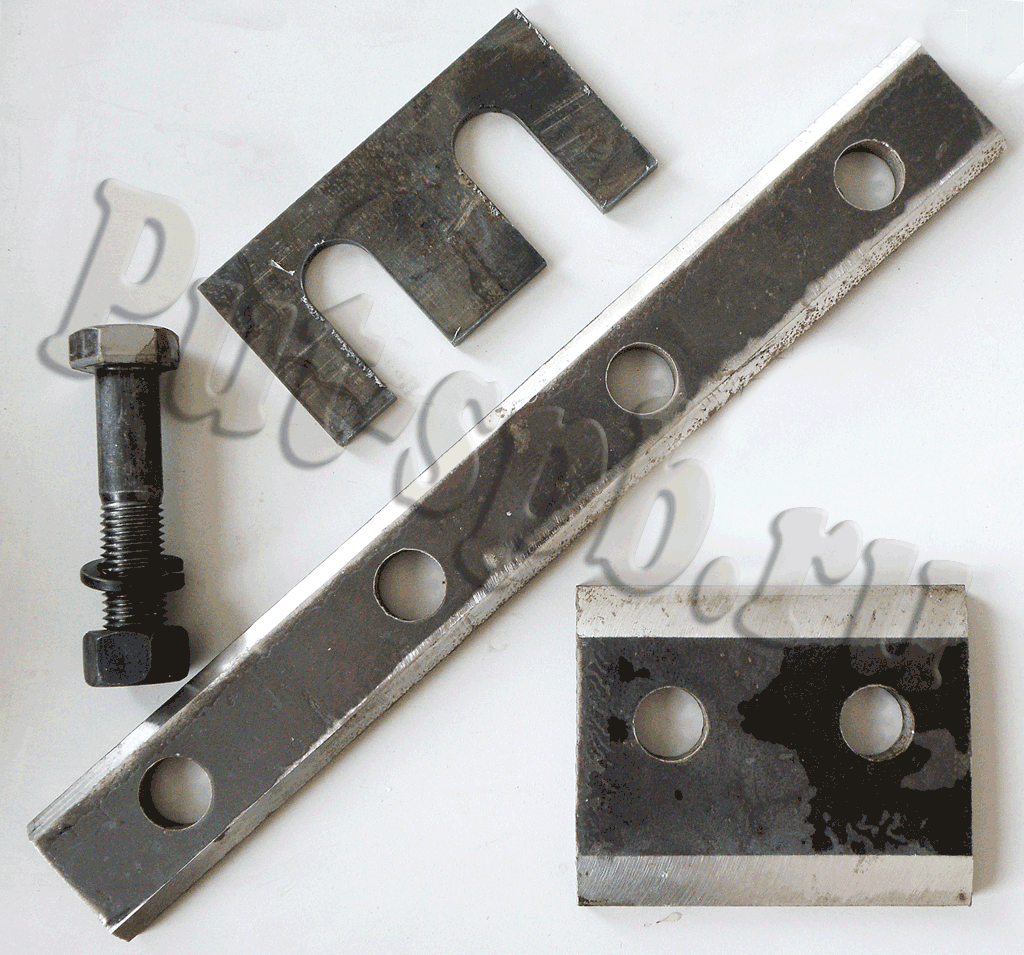

Упорные и прижимные планки (П1, П2, У1, У2, У3)
применяются для крепления крановых рельсов КР-70,
КР-80, КР-100, КР-120, а также рельсов Р43, Р50 по ГОСТ 4121-96 к стальным
подкрановым балкам под мостовые электрические краны
общего назначения легкого, среднего и тяжелого
режимов работы, применяемые в зданиях и на открытых
крановых эстакадах с расчетной сейсмичностью до 9
баллов включительно и эксплуатируемые в районах с
расчетной температурой наружного воздуха минус 65
°С и выше.
 Узнать
цену
Схема
геометрических размеров планок П1, П2, У1, У2>
-
 материал
упорных и прижимных планок - сталь марки
ВСт3пс 6-1 по ТУ14-1-3023-80
-
болты применяются по ГОСТ 7798-70
-
прижимные планки могут изготовляться с
применением гибки вместо строжки с сохранением
соответствующего уклона
-
данный тип крепления и детали также подходят для
железнодорожных рельсов Р43 Р50
-
Прижимная планка П1 - применяется
для крепления рельсов КР-70, КР-100 и КР-120
-
Прижимная планка П2 - применяется
для крепления рельсов КР-80
-
Упорная планка У1
- применяется
для крепления рельсов КР-70, КР-80
-
Упорная планка У2- применяется для
крепления рельсов КР-100
Марка узла крепления в зависимости от типа кранового рельса и расчетной температуры наружнего воздуха
|
Марка узла крепления |
Тип кранового рельса |
Расстояние от оси подкрановой балки,мм |
Планка упорная |
Планка прижим-ная |
Болт |
Гайка |
Шайба |
Темпе-
ратура |
|
Обозначение деталей |
|
70 |
КР70 |
95 |
У1 |
П1 |
М24x46 ГОСТ 15589-70 |
М 24.4 ГОСТ 15526-70 |
24.02 ГОСТ 11371-78 |
- 40 и выше |
|
80 |
КР80 |
100 |
П2 |
|
100 |
КР100 |
110 |
У2 |
П1 |
|
120 |
КР120 |
120 |
У3 |
|
70хл |
КР70 |
95 |
У1хл |
П1хл |
М24х46 ГОСТ 7798-70 |
М 24.4 ГОСТ 5915-70 |
ниже - 40 до
- 65 |
|
80хл |
КР80 |
100 |
П2хл |
|
100хл |
КР100 |
110 |
У2хл |
П1хл |
|
120хл |
КР120 |
120 |
У3хл |
Примечание.
Длину болта следует принимать:
(80+б) мм - для крепления рельсов типов КР70, КР80, КР100;
(85+б) мм " " " типа КР120;
где 80 и 85 - сумма толщин планок с учетом возможного наклонного положения прижимной планки, шайбы, гаек и выступающей части болта; б - толщина верхнего пояса подкрановой балки, мм, при этом следует учитывать размеры длин, указанные в стандартах на болты
|

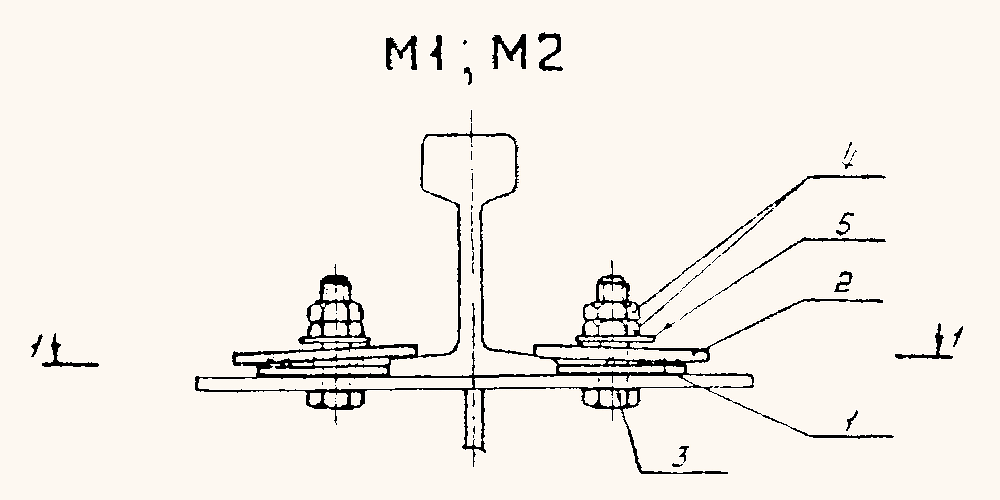

Детали крепления крановых рельсов
|
Марка крепления |
Поз |
Сечение, мм |
Длинна, мм |
Кол-во |
Масса, кг |
Прим. |
|
1дет. |
всех |
марки |
| М1 (П1,У1) |
1 |
85х8 |
170 |
2 |
0.91 |
1.82 |
9.4 |
ГОСТ 24741-81 |
| 2 |
125х16 |
150 |
2 |
2.35 |
4.70 |
| 3 |
болт м24 |
100 |
4 |
0.47 |
1.88 |
ГОСТ
1589-70 |
| 4 |
гайка м24 |
- |
8 |
0.107 |
0.86 |
ГОСТ
5915-70 |
| 5 |
шайба м24 |
- |
4 |
0.032 |
0.13 |
ГОСТ
11371-78 |
| М2 (П2, У2) |
1 |
85х10 |
178 |
2 |
1.13 |
2.26 |
9.5 |
ГОСТ 24741-81 |
| 2 |
115х16 |
150 |
2 |
2.17 |
4.34 |
| 3 |
болт м24 |
100 |
4 |
0.47 |
1.88 |
ГОСТ
1589-70 |
| 4 |
гайка м24 |
- |
8 |
0.107 |
0.86 |
ГОСТ
5915-70 |
| 5 |
шайба м24 |
- |
4 |
0.032 |
0.13 |
ГГОСТ
11371-78 |
|
